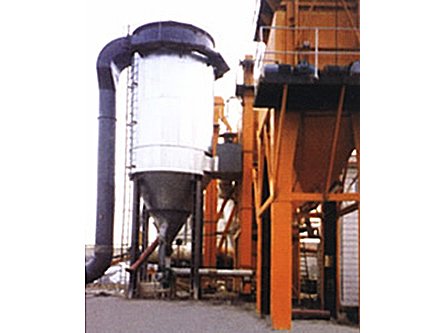

ZC型回转反吹扁袋除尘器

除尘器工作原理：含尘气体于切向进入过滤室上部空间，大颗粒及凝聚尘粒离心力作用下沿筒壁旋落灰斗，小颗粒弥散于过滤室袋间空隙从而被阻留，净化空气透过袋壁经花板上滤袋导口汇集于清洁室，由通风机吸入而排放于大气中。随着过滤工况的进行，粉尘附于布袋表面，滤袋阻力逐渐增加，当达到反吹风控制阻力上限时，由与除尘器前后上的接口相连的差压变送器发出讯号自动启动反吹风机构工作。

除尘器特点：

1、壳体旋风除尘器流型设计，能起局部旋风作用，减轻滤袋负荷。圆筒拱顶的体形，受力均匀，抗爆性能好。

2、不受使用场合气源条件的限制，易损件少，维护方便，运行可靠。克服了压缩空气脉冲清灰的作弊病。反吹风作用距离大，可采用长滤袋，充分利用空间，占地面积小。

3、采用梯形扁袋在圆筒体内布置，结构简单、紧凑，提高了滤袋使用寿命。

产品名称：ZC-Ⅱ型机械回转袋式除尘器

ZC-Ⅱ型机械回转袋式除尘器采用圆形体结构受力均匀，抗爆性能好，结构紧凑，采用高压风机反吹清灰，不受气源条件限制，利用阻力自动控制反吹清灰节约延长布袋使用，严寒地区室内安装其它地区都能在室外安装，可广泛用于机械、铸造、矿山、冶炼、建材、粮食化工等许多部门。

用户选用应注意对温度高，浓度大，颗粒细的粉尘应选用A型，反之用B型为宜，如浓度大于15克/米3前面应加一级旋风除尘器。（对于粗核粉尘可酌情放宽）。

型号说明

144ZC-Ⅱ-500-ANP570回转反吹扁袋除尘器

144：144为滤袋数量（只）。

ZC：ZC是指回转反吹的拼音字头，其中是指转的汉语拼音字头，“c”指“吹的汉语拼音字头Ⅱ：Ⅱ是指设计序号。

500：500是指袋长（厘米）。

A：根据过滤风速V的不同，除尘器分为A型、B型尺寸。A型尺寸用于V=1.0~1.5米/分的风量。B型尺寸用于V=2.0~2.5米的风量。

N：根据入口的旋转方向，分为N旋、S旋两种，N表示入口逆时针旋转，表示入口顺时针旋转，系列化图纸按逆时针旋转时绘制（即N旋）。

P：根据出口风管形式，分为平出口与下出口两种。P表示平出口，X表示下出口，系列化图纸按平出口（即P型）绘制面。

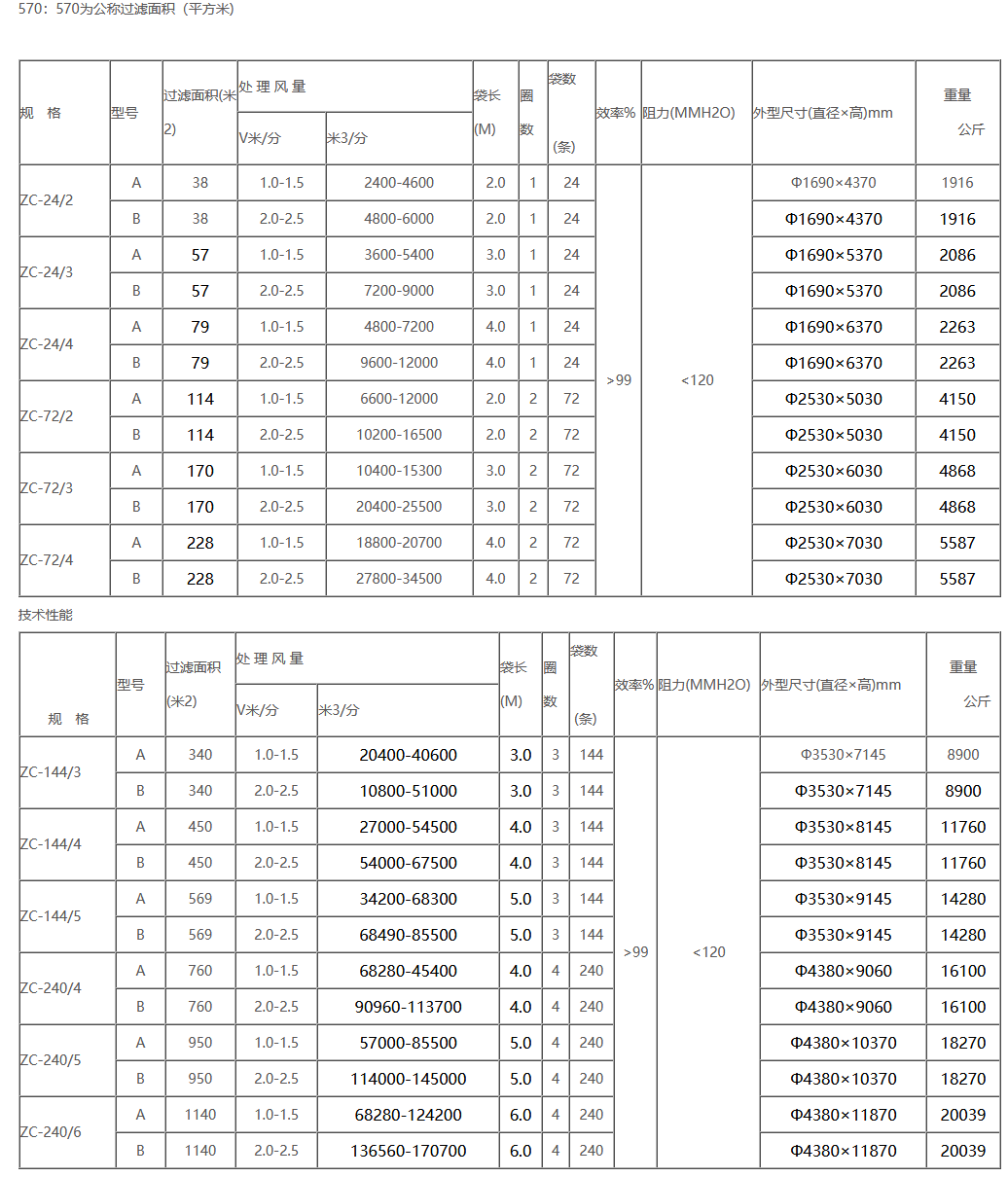

570：570为公称过滤面积（平方米)

产品名称：ZC-Ⅱ型机械回转袋式除尘器

ZC-Ⅱ型机械回转袋式除尘器采用圆形体结构受力均匀，抗爆性能好，结构紧凑，采用高压风机反吹清灰，不受气源条件限制，利用阻力自动控制反吹清灰节约延长布袋使用，严寒地区室内安装其它地区都能在室外安装，可广泛用于机械、铸造、矿山、冶炼、建材、粮食化工等许多部门。

用户选用应注意对温度高，浓度大，颗粒细的粉尘应选用A型，反之用B型为宜，如浓度大于15克/米3前面应加一级旋风除尘器。（对于粗核粉尘可酌情放宽）。

型号说明

144ZC-Ⅱ-500-ANP570回转反吹扁袋除尘器

144：144为滤袋数量（只）。

ZC：ZC是指回转反吹的拼音字头，其中是指转的汉语拼音字头，“c”指“吹的汉语拼音字头Ⅱ：Ⅱ是指设计序号。

500：500是指袋长（厘米）。

A：根据过滤风速V的不同，除尘器分为A型、B型尺寸。A型尺寸用于V=1.0~1.5米/分的风量。B型尺寸用于V=2.0~2.5米的风量。

N：根据入口的旋转方向，分为N旋、S旋两种，N表示入口逆时针旋转，表示入口顺时针旋转，系列化图纸按逆时针旋转时绘制（即N旋）。

P：根据出口风管形式，分为平出口与下出口两种。P表示平出口，X表示下出口，系列化图纸按平出口（即P型）绘制面。

570：570为公称过滤面积（平方米)
